晶體管式焊接電源原理：
　　晶體管式焊接電源，或者說晶體管焊接電源主要電路原理，其實就是一臺超高頻率的、可控的、儲能焊接電源。它采用了FET晶體管開關，因為晶體管開關可以實現幾百萬的赫茲的逆變頻率控制，這樣可以有效的控制電源放電的線性度和電流的爬升速度。作為國內晶體管式焊接電源的生產廠家，蘇州威爾達焊接設備有限公司生產的晶體管焊接電源型號多樣，有單波輸出型、極性切換型和雙通道輸出類型，具體參數特點可以參考下面表格。晶體管高頻精密焊接電源性能穩定，價格實在，深得廣大新老客戶的親睞。

---

晶體管式焊接電源特點與說明：

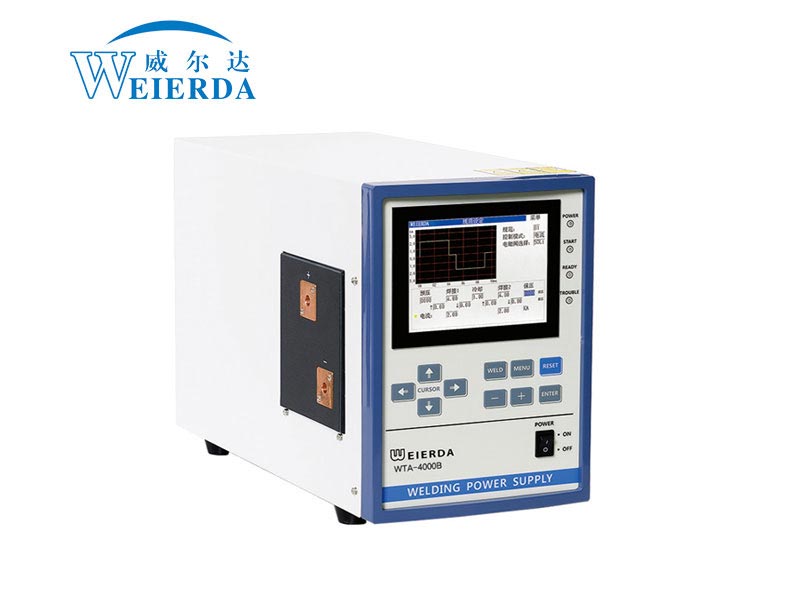

　　1、焊接電流爬升速度快、短時間內實現高品質焊接，晶體管式焊接電源WTA-4000B輸出焊接電流的上升速度快,可在短時間內實現高品質焊接熱量集中，提高了焊接熱效率，適用于電池、光通訊、極細金屬絲、金屬片等的焊接場合、晶體管脈沖焊接電源對有色金屬材料和一些難焊材料的焊接特別適合，焊接過程穩定、焊接質量顯著提高。同時，可減少電極消耗，實現焊核均勻，穩定。

　　2、晶體管式精密焊接電源，對焊接電流、電壓、功率、電阻的波形進行動態實時檢測，機內設有檢測功能，當計數超限、電壓超限、電流超限時會報警提示根據工件有【定電壓】【定電流】【定電流和定電壓組合】三種模式可選擇。

　　3、較強的外部通訊功能：焊接結束、故障、計數信號、RS-485數據通訊口(選配)，便于自動焊使用、具備63種焊接規范的設置和儲存，方便多種焊接品種使用。

　　4、晶體管式高頻焊接電源可以二段加熱設定、脈沖可多段重復，帶電流緩升緩降功能，時間寬范圍設定(0.01-9.99ms)，適用復雜焊接過程需要。

　　5、焊接電流由晶體管直接高速控制，不需要焊接變壓器。


---

晶體管式焊接電源參數型號：

規格	WTA-1000B	WTA-4000B	WTB-2000B	WTC-2000B	WTA-8000B	WTB-4000B	WTC-4000B
最大電流	1500A	6000A	3000A	3000A	10000A	5000A	5000A
形式	標準型	標準型	極性切換型	雙通道型	標準型	極性切換型	雙通道型
最大消耗功率	300W	300W	300W	300W	350W	350W	350W
最大焊接電流	1500A	6000A	3000A	3000A	10000A	5000A	5000A
最高電壓	30V
控制方式	1.定電流控制2.定電壓控制3.電流和電壓組合模式控制
時間設定	預壓時間0000-9999ms
	上升時間0.00-9.99ms
	焊接1 焊接2設定時間0.00-9.99ms
	冷卻時間0.00-9.99ms
	緩降時間0.00-9.99ms
	保壓時間0000-9999ms
電流設定范圍	000-500A	000-999A	000-999A	000-999A	000-999A	000-999A	000-999A
	000-1500A	0.00-6.00KA	0.00-3.00KA	0.00-3.00KA	0.00-9.99KA	0.00-5.00KA	0.00-5.00KA
電壓設定范圍	0.00-9.99V
電流上下限設定	000-999A   0.00-9.99KA
電壓上下限設定	0.00-9.99V
監控顯示	通電1.2（電流有效值/電壓有效值） 通電1.2（電流峰值/電壓峰值） 通電1.2（功率有效值/阻抗有效值） 電流 電壓 功率 阻抗波形 規范標號
輸入電源	單相200-240VAC 50/60HZ
外形尺寸	180 (寬）*280（高）*400（長）				220 (寬）*340（高）*530（長）

---

　　想要了解更多蘇州威爾達的焊接電源產品，請參考下一篇：中頻逆變焊接電源
