精密點焊機的結構形式和電源波形

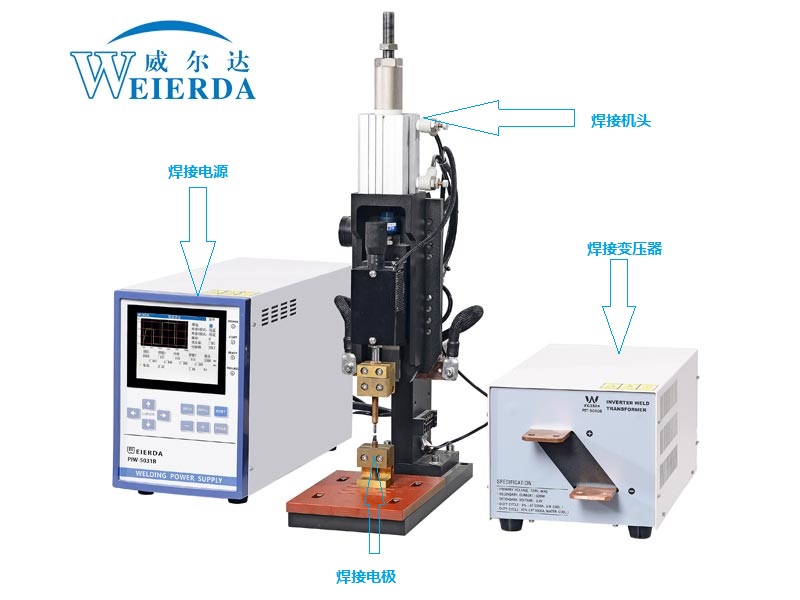

　　一、精密點焊機的各部分進行簡單的功能介紹，以蘇州威爾達焊接設備有限公司生產的精密點焊機為例，如下圖:

　　1、焊接電源：主要是用來控制點焊機輸出焊接電流的大小、時間、波形或者溫度、電壓、要根據實際的應用來進行選擇。

　　2、焊接變壓器：通過焊接變壓器將電流放大，根據損耗的發熱量和散熱條件，可以做成風冷和水冷兩種結構。

　　3、焊接機頭：提供控制壓力或者位移，影響工件的變形量和放電之前的接觸電阻。

　　4、焊接電極：對被焊接物施加壓力并通電，要根據實際應用來選擇合適的材質。

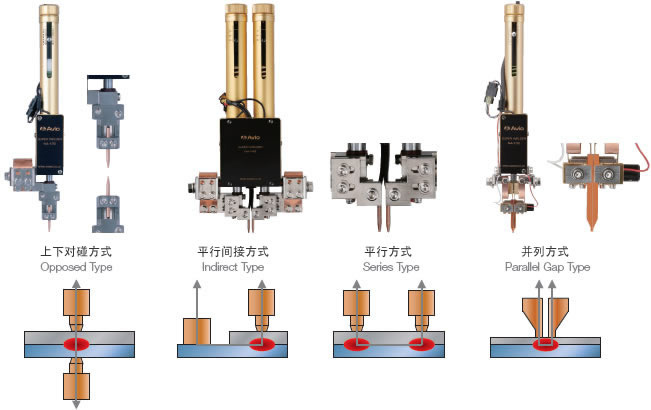

　　二、精密點焊機根據機械機構可以分為如下四種，如下圖：

　　1、上下對碰焊方式(常規上下焊接方式用法最為普遍)

　　2、平行間接焊接方式(單面單點焊接方式)

　　3、平行焊接方式(單面雙點焊接方式)

　　4、并列焊接方式(熱壓焊接方式)

　　三、各種點焊機電源電流波形圖和應用場合

　　1、逆變點焊機波形圖。由交流整流至直流，再由直流變成中頻或者高頻交流，在經過降壓變壓器使電流放大，通過全波整流輸出。特點是熱效率好，適用于高精密焊接。另外根據電流、電壓的反饋控制方式可以得到穩定的焊接品質。適合于連續高速焊接的自動化機器。

　　2、晶體管式點焊機電源。在電容儲能焊接電源的基礎上，由晶體管直接控制電流?？刂扑俣瓤爝m合于微小部件及細線材等的超精密焊接。根據電流、電壓的反饋控制方式可以得到非常穩定的焊接品質。

　　3、電容儲能式焊接電源波形圖。電容充電后瞬間放電。瞬間高電流的流動適合于導熱性好的鋁、銅等焊接困難的材料。放電時間短、熱影響小，也適合小型部件的焊接。

　　4、傳統交流焊接電源波形圖。由晶閘管控制電流。焊接控制時間長、通用性高。適合于鐵制材料等容易焊接的部件。
