　　一、精密脈沖熱壓焊機控制原理

　　1、首先熱壓焊不同于普通的電阻焊，焊接電流并不通過焊接工件本體，它是利用脈沖電流流經鉬，鈦等高溫合金(高電阻材料)，產生的焦耳熱去加熱(焊接)被焊工件的一種焊接方式，一般要求在加熱咀的前端有安裝熱電偶，通過采集熱電偶的溫度，實時控制焊頭的溫度，又名HOTBAR焊接，也叫做熱壓機。

　　2、脈沖電流加熱焊頭是瞬間加熱，只需要熔化焊錫時才進行通電加熱，處于待機狀態下的電源是不提供大電流，待機功率一般在30瓦，溫度一般控制在150-600度之間。

　　3、高溫合金焊頭在有電流通過時，發熱熔化焊錫，焊錫熔化后停止通電，進行冷卻，加壓狀態直到焊錫凝固才能結束，此焊接工藝方法替代傳統電烙鐵而得到高品質的焊接效果。

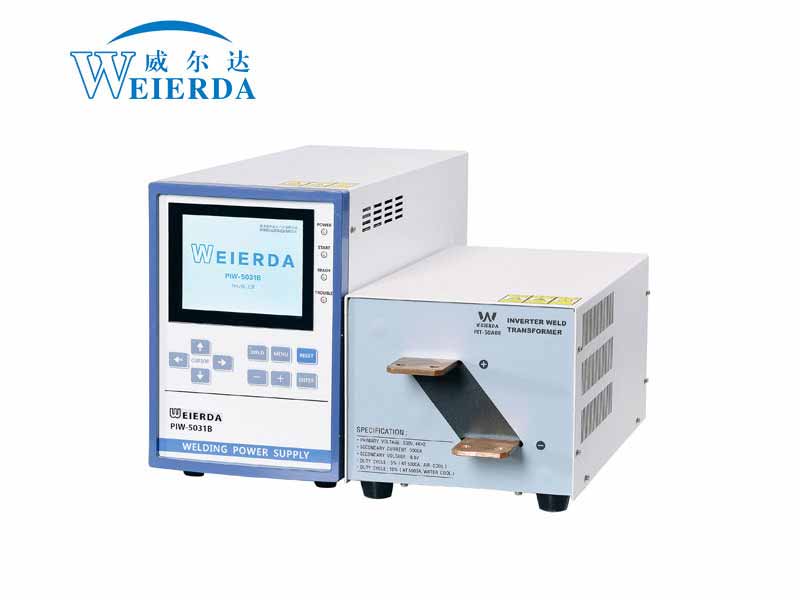

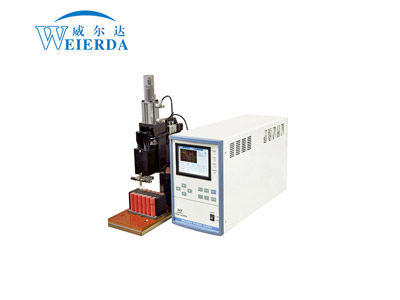

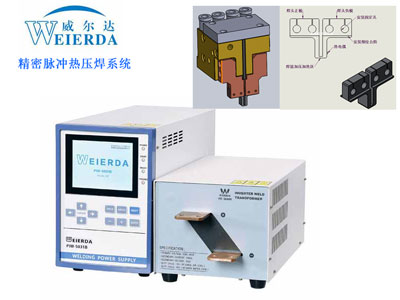

　　圖片：熱壓焊機電源+熱壓焊機頭圖片

　　二、威爾達精密脈沖熱壓焊機PIW-500B-T/W介紹

　　1、精密脈沖熱壓焊溫度控制曲線圖如下圖，可以對溫度進行實時的閉環控制，對應設定的溫度，自動實時調整焊接電流的大小，升溫過程快慢可以調節，擁有過溫度過電流等多種報警，實時檢測熱電偶狀態等等功能。

　　2、同時采用中頻逆變焊接電源，選配風冷和水冷變壓器進行放電加熱。比同功率傳統交流焊機加熱時間短，速度快，溫度控制更加精準。

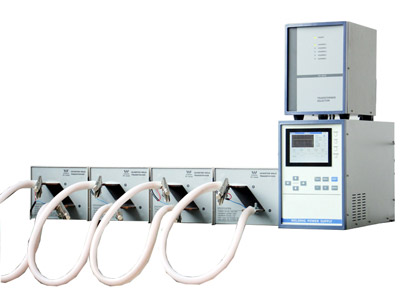

　　3、可以采用多通道分配器，采用一個主機，多個變壓器(最多5個)，在同一臺自動化設備上實行異步分時控制，大大節約了硬件成本，比如一拖三，一拖四，一拖五配置已經深得客戶的親睞。

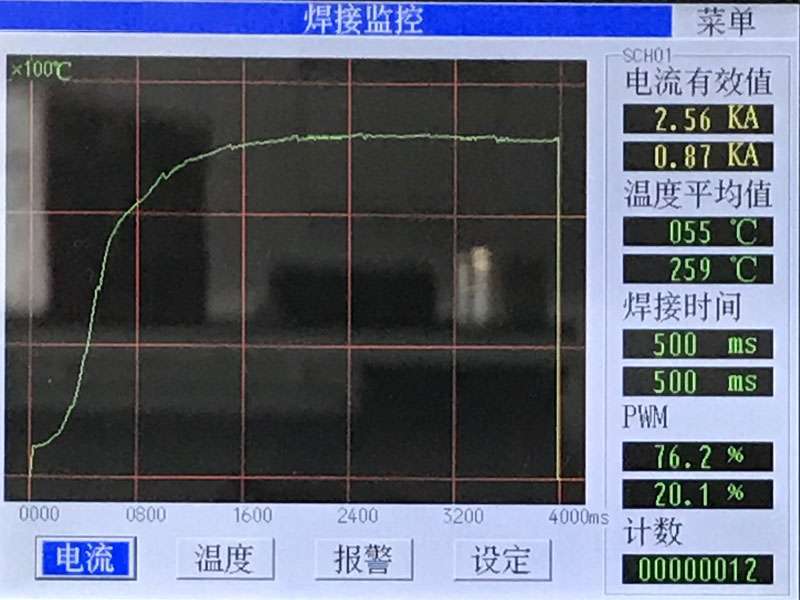

　　下圖為從環境溫度25度左右開始升溫至260度，實時反饋溫度曲線圖：

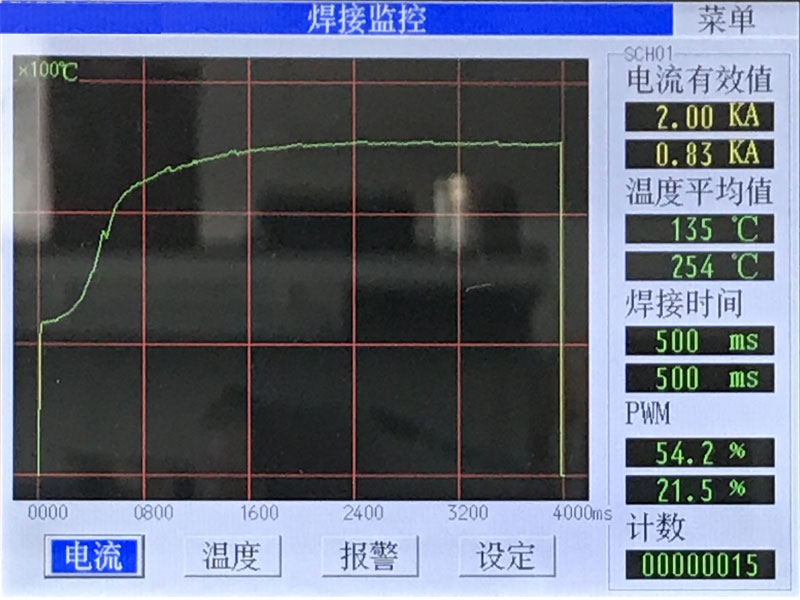

　　下圖為從環境溫度120度左右開始升溫至255度，實時反饋溫度曲線圖：

　　三、熱壓焊焊頭結構圖

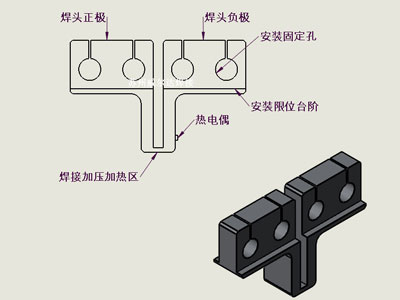

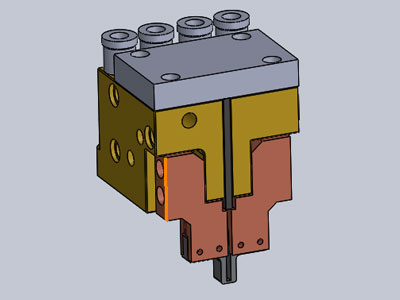

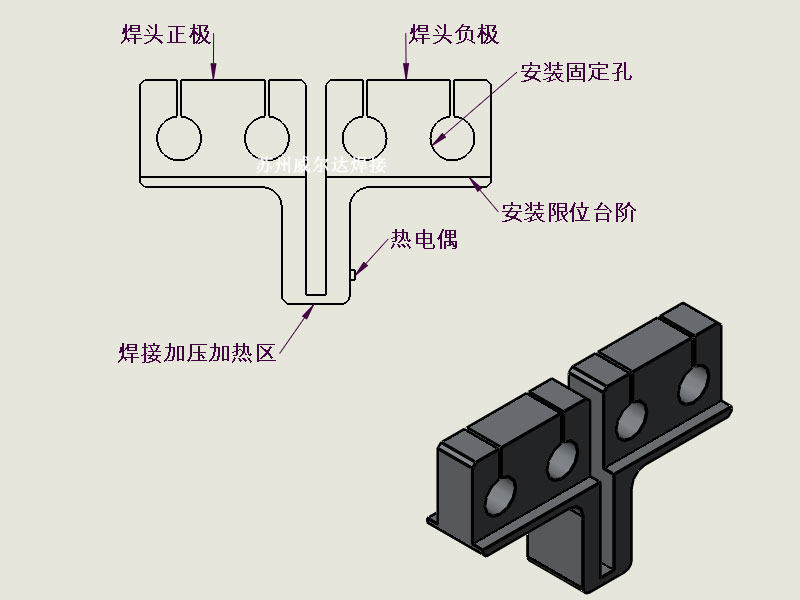

　　脈沖熱壓焊焊頭結構可以根據具體的應用場合進行設計，通用型焊頭結構如下圖：

　　焊頭加工普遍采用中絲線切割后續用磨床進行精磨加工，焊頭設計時，要計算好發熱區的尺寸大小。

　　四、精密脈沖熱壓焊機應用

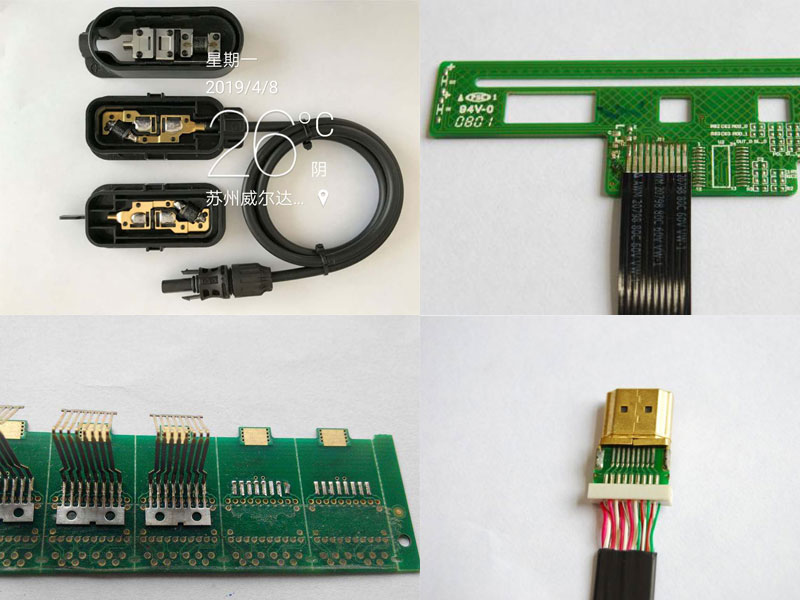

　　精密脈沖熱壓焊主要用來熔化焊錫，主要用來焊接太陽能光伏接線盒的匯流排，FPC軟排線等等,主要應用如下幾個方面

　　(1)、貼片電感漆包線、微波元件內部的金線熱壓焊接，LCD、PDP、觸摸屏等的扁平電纜熱壓焊接及ACF焊接;

　　(2)、繼電器、打印機、眼鏡等的樹脂熱壓焊接，硬盤(HDD)等漆包線的焊錫焊接及DVD、AV機器等家用電器的制造;

　　(3)、電腦等通信機器內的線纜并行口的焊錫焊接，手機、數碼相機使用的CCD、CMOS的焊錫焊接;

　　(4)、塑料、樹脂的熱熔熱鉚接工藝;

　　作為優秀的脈沖熱壓焊機生產廠家，我們為您提供更全系列的產品，想要了解更多點焊機相關產品，請參考下一篇：逆變點焊機。
