接線盒匯流條焊接中光伏旁路二極管擊穿分析

　　在接線盒匯流條焊接系統中,常常發生旁路二極管擊穿事故,原因如下:

　　1. 熱擊穿,二極管受熱后本身各項性能指標下降,熱狀態下均會呈現擊穿狀態.正反方向測量電阻均為零,但是冷卻后可以恢復.

　　(1) .在沒有電流流過二極管的情況下,會恢復.

　　(2) .在有電流流過的情況下,可能會導致燒毀,不可以恢復.

　　注: 如果用電烙鐵焊接也產生不可逆的燒毀二極管,說明個別二極管性能存在問題,有不良品.

　　2. 電壓擊穿,加載在二極管兩端的電壓超過二極管反向最大耐壓,可以瞬間擊穿燒毀PN節點,而且不可逆.二極管在受熱狀態下，性能下降，光伏板自身電壓對其擊穿。

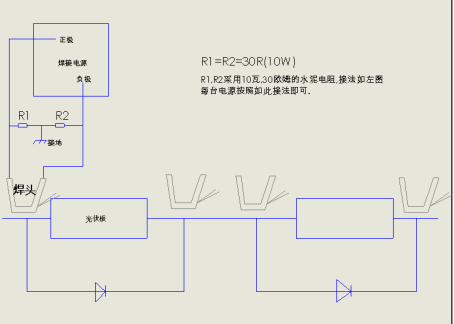

　　3. 針對1拖1的系統(一個電源對應一個焊頭的情況下)



　　如上圖，電源獨立的電器回路并不和二極管發生關聯，即1拖1的情況下，不用考慮電源輸出的直流正負方向。不會因電源回路導致二極管擊穿。

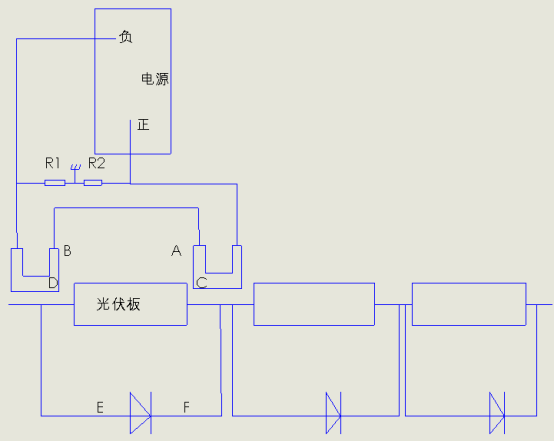

　　4. 針對1拖2 的情況下

　　如上圖方式連接電路

　　(1)、電流從正-C-A-B-D-負，電源會在二極管兩端形成電壓差，

　　電壓為Vfe=(Rac+Rbd+Rab )* I，

　　大概估算最大值Vfe=(0.0005+0.0005+0.0002 )*3500

　　=4.2V(極限狀態，在回路不通的情況下，電源空載輸出9.8V)

　　相比光伏板自身在室內光照的情況下12-15V的電壓，焊接電源產生的電壓差不足以導致二極管擊穿。

　　(2)、直流系統在線路接錯，正負極方向接反的情況下，確實會在二極管兩端產生正向電壓，在二極管受熱后，性能下降，等效于直接短路，有燒毀二極管的風險存在。交流系統只要用于1拖2，一定會有存在燒毀二極管的風險。
